Υδροηλεκτρική ανεμογεννήτρια υψηλής απόδοσης Turgo για έργο υδροηλεκτρικής ενέργειας μεσαίου κεφαλαίου

ΗΤούργοείναι μια υδραγωγική ανεμογεννήτρια τύπου παλμού που έχει σχεδιαστεί για εφαρμογές μεσαίου μεγέθους (συνήθως 50×250 μέτρα) και υψηλότερες ταχύτητες ροής σε σύγκριση με τον τροχό Pelton.Η δομή του είναι βελτιστοποιημένη για αποτελεσματική μετατροπή ενέργειας με την κατεύθυνση των αερίων νερού σε γωνία ανάμεσα στις λεπίδες του δρομέαΠαρακάτω παρατίθεται μια λεπτομερή αναδιανομή των βασικών συστατικών του και των λειτουργιών τους:

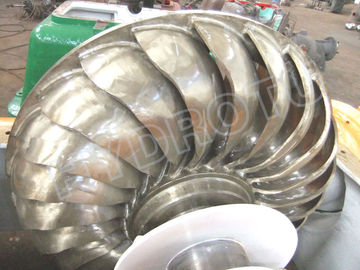

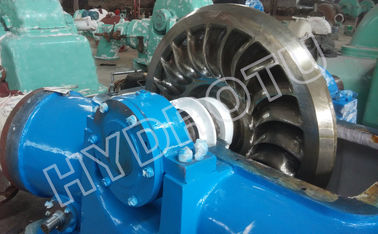

1.Δρομέας

• Περιγραφή: Η περιστρεφόμενη μονάδα με καμπύληκουβάδες(λέβες) τοποθετημένες ακτίνα γύρω από ένα κεντρικό κόμβο.

• ΛειτουργίαΟι κουβάδες έχουν το σχήμα να επιτρέπουν στο νερό να εισέρχεται από τη μία πλευρά με γωνία (1520°) και να βγαίνει από την αντίθετη πλευρά.ελαχιστοποιώντας τις παρεμβολές και επιτρέποντας συνεχή περιστροφή.

• Υλικό: Συνήθως κατασκευασμένο από ανοξείδωτο χάλυβα (π.χ. CA6NM) για αντοχή κατά της διάβρωσης και της κοιλότητας.

• 2.Σφουγγάρι και βαλβίδα δόρυς

•

• ΣφουγγάριΜετατρέπει το υγρά υπό πίεση σε υψηλής ταχύτητας πίδακα που κατευθύνεται προς τον δρομέα.

• Βαλβίδα δόρυς: Μια κωνική βελόνα μέσα στο στόμιο που ρυθμίζει το μέγεθος του αεριωθούμενου για να ρυθμίζει τη ροή νερού και την ισχύ χωρίς απώλεια πίεσης.

• ΛειτουργίαΑσφαλίζει ακριβή έλεγχο της ταχύτητας και του όγκου του τζετ.

• 3.Κουκούπι

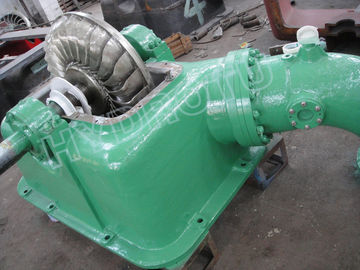

• Περιγραφή: Ένα ανθεκτικό περίβλημα που περιβάλλει τον δρομέα και τον ακροφύσιο.

• Λειτουργία: Προστατεύει τα εσωτερικά εξαρτήματα, περιέχει νερό που ψεκάζει και κατευθύνει το κατεστραμμένο νερό στην ουρά.

•

• 4.Άξονας και ρουλεμάν

• ΆξοναςΣυνδέει τον δρομέα με τη γεννήτρια, μεταδίδοντας μηχανική ενέργεια.

• Κουρέματα: Υποστηρίζουν τον άξονα, μειώνοντας την τριβή και επιτρέποντας ομαλή περιστροφή.

•

• 5.Σύστημα πέδησης

• Λειτουργία: Σταματάει με ασφάλεια την ανεμογεννήτρια κατά τη διάρκεια έκτακτης ανάγκης ή συντήρησης.

• 6.Κυβερνήτης

• Λειτουργία: Ρυθμίζει αυτόματα την βαλβίδα ή τον εκτροχιαστή για να διατηρεί σταθερή ταχύτητα περιστροφής υπό διάφορα φορτία, εξασφαλίζοντας σταθερότητα και αποτελεσματικότητα.

•

• Βασικά χαρακτηριστικά σχεδιασμού

• Αλληλεπίδραση γωνιακών αερίων: Το νερό εισέρχεται στους κουβάδες από τη μία πλευρά και βγαίνει από την αντίθετη πλευρά, επιτρέποντας υψηλότερες ταχύτητες ροής και πιο συμπαγές ρεύμα από τις ανεμογεννήτριες Pelton.

• Δυνατότητα πολλαπλών πτήσεων: Μερικές τουρμπίνες Turgo χρησιμοποιούν πολλαπλά ακροφύσια για να αυξήσουν την ισχύ, αν και τα μονότζετ σχέδια είναι πιο κοινά.

• Εφαρμογές

• Ιδανικό γιαΜεσαίου μεγέθους, υψηλής ροήςυδροηλεκτρικές εγκαταστάσεις, όπως ορεινές περιοχές ή δίκτυα άρδευσης.

• Κατάλληλο για αποκεντρωμένα ενεργειακά συστήματα λόγω της προσαρμοστικότητας σε διάφορες συνθήκες ροής.

• Σύγκριση με τις ανεμογεννήτριες Pelton

• Διαχείριση ροήςΤο Turgo μπορεί να φιλοξενήσει υψηλότερους ρυθμούς ροής λόγω της αμφίδρομης εξόδου του νερού.

• Μέγεθος: Μικρότερη διάμετρος διαδρόμου για ισοδύναμη ισχύ, προσφέροντας πλεονεκτήματα χώρου και κόστους.

• Πεδίο επικεφαλήςΟ Πέλτον είναι ιδανικός για τα μεσαία κεφάλια (50-250 m), ενώ υπερέχει στα πολύ ψηλά κεφάλια (> 250 m).

• Η καινοτόμος σχεδίαση του κουβά και η δομική αποτελεσματικότητα της τουρμπίνης Turgo την καθιστούν μια ευέλικτη λύση για βιώσιμα υδροηλεκτρικά έργα, εξισορρόπηση των επιδόσεων, συμπαγή,και λειτουργική ευελιξία.

• Αποτελεσματικότητα: ελαφρώς χαμηλότερη απόδοση κορυφής από τους τροχούς Pelton, αλλά έχει καλύτερη απόδοση υπό μεταβλητές συνθήκες ροής.

•
•

• Η διαφορά ανάμεσα στην ανεμογεννήτρια Pelton και την ανεμογεννήτρια Turgo

Οι ανεμογεννήτριες Τούργκο είναι ένας τύπος ανεμογεννήτριας με παλμούς, παρόμοια με τους τροχούς Πέλτον, αλλά με κάποιες διαφορές.Έτσι το νερό κατευθύνεται στις λεπίδες της τουρμπίνας ή τους κουβάδες., και η ώθηση του νερού κάνει την τουρμπίνα να περιστρέφεται.

Οι ανεμογεννήτριες του Τούργκο αναπτύχθηκαν μετά την ανεμογεννήτρια Pelton. Η κύρια διαφορά είναι ο τρόπος με τον οποίο το τζετ νερού χτυπά τους κουβάδες.Βγαίνει από τις δύο πλευρές.Αλλά οι ανεμογεννήτριες του Τούργκο έχουν διαφορετικό σχεδιασμό όπου το τζετ χτυπάει τους κουβάδες σε μια γωνία, επιτρέποντας στο νερό να εισέλθει από τη μία πλευρά και να βγει από την άλλη.Αυτό μπορεί να επιτρέψει υψηλότερες ταχύτητες ροής ή διαφορετικά ύψη κεφαλιού.

Έτσι, η δομή μιας τουρμπίνας Τούργκο. Πρώτα, υπάρχει ο δρομέας, που είναι το περιστρεφόμενο μέρος. Ο δρομέας έχει κουβάδες ή λεπίδες που είναι διατεταγμένες γύρω του.Αυτοί οι κουβάδες έχουν σχήμα για να συλλάβουν αποτελεσματικά το αερόστατο νερούΟ πύργος είναι σημαντικός επειδή ελέγχει τη ροή και την ταχύτητα του αερίου νερού.Το περίβλημα περιέχει τον δρομέα και κατευθύνει τη ροή του νερού.Υπάρχει επίσης μια βαλβίδα δόρατος ή κάποιο μηχανισμό ελέγχου ροής για να ρυθμίσει την ποσότητα νερού που ρέει μέσω του ακροβωτίου.μεταφορά της μηχανικής ενέργειαςΤα ρουλεμάν θα στηρίζουν τον άξονα και μπορεί να υπάρχει ένα σύστημα φρένων για να σταματήσει η τουρμπίνα αν χρειαστεί.

Οι κουβάδες στις ανεμογεννήτριες Turgo διαφέρουν από τις ανεμογεννήτριες Pelton.Αυτό επιτρέπει στην ανεμογεννήτρια να χειρίζεται μεγαλύτερο όγκο νερού σε σύγκριση με την PeltonΗ Turgo μπορεί να είναι κατάλληλη για εφαρμογές μεσαίας κεφαλής. η Pelton είναι συνήθως για υψηλή κεφαλή, χαμηλή ροή, ενώ η Turgo μπορεί να χειριστεί λίγο περισσότερη ροή.Η γωνία με την οποία το τζετ χτυπάει τους κουβάδες πρέπει να βελτιστοποιηθεί για την αποτελεσματικότητα.

Επίσης, τα υλικά που χρησιμοποιούνται θα πρέπει να είναι ισχυρά ώστε να αντέχουν στην υψηλής ταχύτητας ρεύμα νερού.Ο πύργος μπορεί να έχει ένα δόρυ που μπορεί να κινείται προς τα μέσα και προς τα έξω για να ρυθμίσει το μέγεθος του αεριωθούμενουΤο περίβλημα δεν χρειάζεται να αντέξει υψηλή πίεση, καθώς πρόκειται για μια ανεμογεννήτρια παροχής ώθησης· το νερό βρίσκεται σε ατμοσφαιρική πίεση μετά την έξοδο από τον πύρο.Αλλά πρέπει να είναι ανθεκτικό για να προστατεύει τα εξαρτήματα και να κατευθύνει το νερό μακριά αφού βγει από τους κουβάδες.

Οι ανεμογεννήτριες Turgo χρησιμοποιούνται σε υδροηλεκτρικές μονάδες μεσαίας κλίμακας, συνήθως μεταξύ 50 και 250 μέτρων.που τα καθιστά κατάλληλα για ορισμένα υδροηλεκτρικά έργαΗ αποτελεσματικότητά τους είναι καλή σε ένα εύρος συνθηκών ροής, το οποίο είναι ένα πλεονέκτημα.
