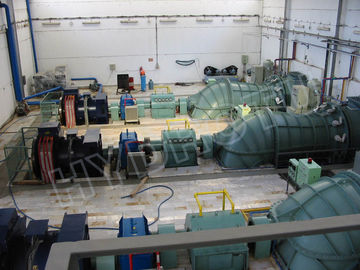

Τουρμπίνα τύπου S για υδροηλεκτρικό σταθμό υψηλής κεφαλής για μεγάλο σταθμό εκφόρτωσης

Υδροηλεκτρικό έργο υψηλής απόδοσης τύπου S

Προδιαγραφές:

Περιγραφή:

Η ανεμογεννήτρια τύπου S είναι κατάλληλη για κεφαλές από 2 έως 20 μέτρα και μεγάλους υδροηλεκτρικούς σταθμούς εκφόρτωσης.

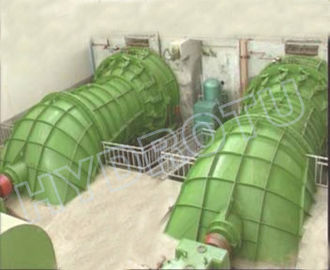

Η σωληνώδης τουρμπίνα τύπου S είναι διαθέσιμη σε εκδόσεις του Horizontal Kaplan, που ονομάζεται επίσης οριζόντιος Kaplan τύπου S.Το χαρακτηριστικό του είναι ότι η ροή του νερού είναι αξιακή σε όλο το πέρασμα από την είσοδο στην έξοδο., έτσι ώστε το πέρασμα να είναι ένας ευθείος αγωγός ουσιαστικά.Ο άξονας της τουρμπίνης βγαίνει από τον σωλήνα όπου αλλάζει κατεύθυνση και μπορεί να εγκατασταθεί είτε με ζώνη μεταφοράς είτε απευθείας συνδεδεμένη με τη γεννήτρια.Αυτή η σύγχρονη ανεμογεννήτρια χαρακτηρίζεται από υψηλή αποδοτικότητα σε ευρύ φάσμα ροών.

Η στροβίλη τύπου S αποτελείται επίσης από σταθερές λεπίδες και κινητές λεπίδες.

Διαρθρωτικά χαρακτηριστικά της σωληνοειδούς μονάδας τουρμπίνης με επέκταση άξονα:

Σχήμα διάταξης: Συνήθως υιοθετείται οριζόντια ή κλίση διάταξης, με οριζόντια οριζόντια σχεδίαση να είναι η πιο κοινή.με χαμηλό κόστος και λιγότερες επενδύσεις μηχανικής, και είναι κατάλληλο για μικρούς υδροηλεκτρικούς σταθμούς με χαμηλό κεφάλι.

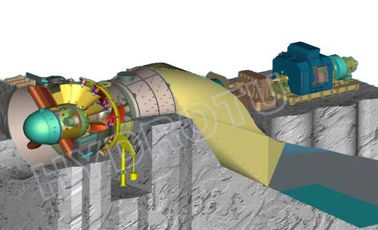

Δομή διαδρόμου ροής: Ο διαδρόμος ροής αποτελείται από σωλήνα εισόδου, δαχτυλίδι διαμονής, κωνικό μηχανισμό καθοδήγησης νερού, θάλαμο τρέχουσας ροής, σωλήνα ρύπανσης και αγκώνα ρύπανσης σε σχήμα S και λωρίδα.Η ροή του νερού ρέει προς τον δρομέα παράλληλο με τον άξονα της τουρμπίνης κατά μήκος της αξιακής κατεύθυνσης. εισέρχεται από τον σωλήνα εισόδου και εισάγεται ομοιόμορφα στο θάλαμο του δρομέα μέσω του δαχτυλιδιού διαμονής και του κωνικού μηχανισμού καθοδήγησης νερού.αποβάλλεται μέσω του σωλήνα ανάρροιας και του αγκώνα ανάρροιας σχήματος SΗ ροή του νερού είναι ομαλή και η υδραυλική απώλεια είναι μικρή.

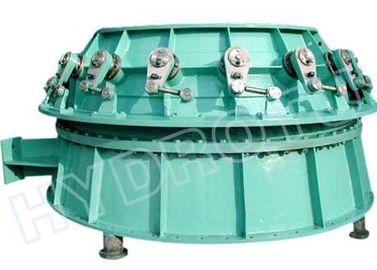

Μηχανισμός καθοδήγησης νερού: υιοθετείται ο άξονας κωνικός μηχανισμός καθοδήγησης νερού, και οι φτερούγες καθοδήγησης είναι τοποθετημένες σε γωνία 65° με την κεντρική γραμμή της μονάδας.Αυτό το σχέδιο μπορεί να κάνει τη ροή του νερού να σχηματίσει μια ιδανική κυκλοφορία και να εισέλθει στο θάλαμο του δρομέα, βελτιώνοντας την αποδοτικότητα μετατροπής ενέργειας της ανεμογεννήτριας.
Δρομέας και κύριος άξονας: Ο δρομέας είναι παρόμοιος με το σχήμα λεπίδας ενός ηλεκτρικού ανεμιστήρα και έχει δύο μορφές: σταθερό ύψος και ρυθμιζόμενο ύψος.Ο κύριος άξονας περνά οριζόντια μέσα από το σωλήνα προελεύσεως και συνδέεται με τη γεννήτρια έξω από το σωλήνα προελεύσεωςΌταν η ταχύτητα της μονάδας είναι υψηλή, μπορεί να συνδεθεί απευθείας με μια συμβατική γεννήτρια· εάν η ταχύτητα της γεννήτριας είναι χαμηλή, μπορεί να συνδεθεί με τη γεννήτρια μέσω ενός αυξοδότης ταχύτητας.
Συστήματα εφοδιασμού με λάδι και ρουλεμάν: Ο γεννήτης και τα ρουλεμάν της τουρμπίνης έχουν ένα σύστημα εφοδιασμού με λάδι για την κεντρική παροχή πετρελαίου.Η δεξαμενή πετρελαίου υψηλού επιπέδου του ρυμουλκούμενου είναι τοποθετημένη στο βοηθητικό εργοστάσιο ισχύος περίπου 10m υψηλά από την κεντρική γραμμή της μονάδας, και η δεξαμενή επιστροφής πετρελαίου και ο υδραυλικός σταθμός είναι τοποθετημένοι στο λάκκο της τουρμπίνας για να εξασφαλιστεί η σταθερή λειτουργία της μονάδας.
Σύστημα ρύθμισης ταχύτητας: Ο ρυθμιστής συνδέεται με το δαχτυλίδι ελέγχου της τουρμπίνας.λειτουργίες όπως η εκκίνηση της μονάδας, συνδέονται με το δίκτυο, αυξάνουν ή μειώνουν το φορτίο και σταματούν η μονάδα, έτσι ώστε η ανεμογεννήτρια να μπορεί να προσαρμοστεί σε διαφορετικές συνθήκες λειτουργίας και να διατηρήσει υψηλή απόδοση.

Εφαρμογές:

1- Πυροβόλο: 2 μέτρα - 20 μέτρα

2Δυναμικότητα: 0,1MW - 10MW

3Διάμετρος δρομέα: 0.4m -- 5m

4- Συχνότητα: 50/ 60hz

5Τύπος εξόδου: 0,4KV, 3,3KV, 6,3KV ή 10,5KV AC τριών φάσεων,

Εάν ενδιαφέρεστε για την ανεμογεννήτρια Kaplan, θα πρέπει να έχετε κάποιες βασικές παραμέτρους (όπως η καθαρή κεφαλή, η εκκένωση ροής, ο αριθμός μονάδας, η συχνότητα, η τάση) σε αναζήτηση.

Ανταγωνιστικό πλεονέκτημα

Η HYDROTU είναι η πλήρης κινεζική εταιρεία προμήθειας υδροηλεκτρικού εξοπλισμού, παροχής συμβουλών και σχεδιασμού μηχανικών στον τομέα του υδροηλεκτρικού εξοπλισμού.Παρέχουμε την υψηλής ποιότητας υδροηλεκτρικό εξοπλισμό της Κίνας με προηγμένες τεχνολογίες και ολοκληρωμένες υπηρεσίες για να ανταποκριθούν στις παγκόσμιες αγορές υδροηλεκτρικής ενέργειας.

Με την έννοια των ολοκληρωμένων υπηρεσιών, σας παρέχουμε εξατομικευμένη υποστήριξη από το σχεδιασμό του έργου μέχρι την υλοποίηση, την έναρξη λειτουργίας και την εξυπηρέτηση των εγκαταστάσεων.Το έργο του πελάτη είναι το δικό μας έργο.Η επιτυχία του πελάτη είναι η δική μας επιτυχία.

Η HYDROTU καλύπτει τις υπηρεσίες, την παροχή πλήρους εξοπλισμού,Η ΕΤΕπ έχει ως στόχο την οικονομική λύση των παγκόσμιων έργων υδροηλεκτρικής ενέργειας και στοχεύει να είναι ο καλύτερος παγκόσμιος προμηθευτής υδροηλεκτρικών εξοπλισμού καθώς και ο καλύτερος ολοκληρωμένος πάροχος υπηρεσιών στις αγορές υδροηλεκτρικής ενέργειας..

Τα χαρακτηριστικά δομικά πλεονεκτήματα της σωληνωτής μονάδας στροβίλου τύπου s είναι τα ακόλουθα:

1. Υψηλή αποδοτικότητα: Το πέρασμα ροής της μονάδας του αγωγού τουρμπίνας άξονα-επέκτασης είναι ομαλό και η ροή νερού μπορεί να ρέει μέσω του δρομέα με σχετικά μικρή απώλεια,που συμβάλλει στη βελτίωση της απόδοσης της μονάδας.
2. Καλή σταθερότητα: Η δομή της μονάδας του σιδηροτροφείου είναι σχετικά απλή και συμπαγή.που μειώνει τις δονήσεις και τον θόρυβο της μονάδας κατά τη λειτουργία και έχει καλή σταθερότητα.
3. Υψηλή προσαρμοστικότητα: Αυτός ο τύπος μονάδας μπορεί να χρησιμοποιηθεί ευρέως σε διαφορετικές συνθήκες καταρροής και ροής νερού.Μπορεί να σχεδιαστεί και να βελτιστοποιηθεί σύμφωνα με τις ειδικές απαιτήσεις του έργου για την κάλυψη των αναγκών διαφόρων έργων παραγωγής ενέργειας.
4. Εύκολη εγκατάσταση και συντήρηση: Η μονάδα του αγωγού τουρμπίνας άξονα - επέκτασης έχει σχετικά απλή δομή, η οποία είναι βολική για εγκατάσταση και συντήρηση.Τα εξαρτήματα είναι εύκολα προσβάσιμα, η οποία μπορεί να μειώσει τη δυσκολία και το κόστος εγκατάστασης και συντήρησης.
5. Χαμηλό κόστος: Λόγω της απλής δομής του και του σχετικά χαμηλού κόστους κατασκευής, η μονάδα του αγωγού τουρμπίνας με διεύρυνση άξονα έχει ένα ορισμένο οικονομικό πλεονέκτημα σε έργα παραγωγής ηλεκτρικής ενέργειας,που μπορεί να μειώσει το συνολικό επενδυτικό κόστος του έργου.
