Турбина гидроэлектростанции типа S с лопастями из нержавеющей стали для напора воды 2-20 м и мощности 100 кВт-10 МВт

Ο στρόβιλος τύπου S είναι κατάλληλος για πτώση νερού από 2μ έως 20μ και υδροηλεκτρικούς σταθμούς μεγάλης παροχής.

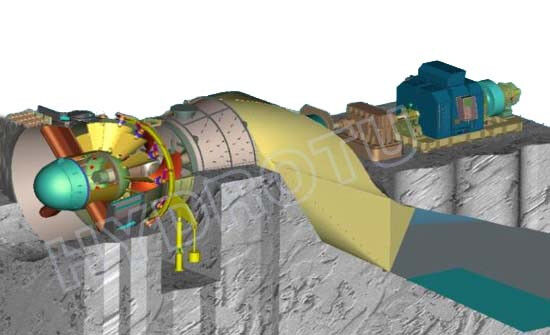

Ο σωληνωτός στρόβιλος τύπου S είναι διαθέσιμος σε εκδόσεις Οριζόντιου Kaplan, γνωστός και ως οριζόντιος Kaplan. Χαρακτηρίζεται από την αξονική ροή του νερού σε όλη τη διαδρομή από την είσοδο έως την έξοδο, έτσι ώστε η δίοδος να είναι ουσιαστικά ευθύς αγωγός. Ο άξονας του στροβίλου εξέρχεται από τον σωλήνα στο σημείο όπου ο σωλήνας αλλάζει κατεύθυνση, εγκαθίσταται με ιμάντα μετάδοσης κίνησης ή συνδέεται απευθείας με τη γεννήτρια. Αυτός ο σύγχρονος στρόβιλος χαρακτηρίζεται από υψηλή απόδοση σε ένα ευρύ φάσμα ρυθμών ροής.

Ο στρόβιλος τύπου S αποτελείται επίσης από σταθερές πτερωτές και κινητές πτερωτές.

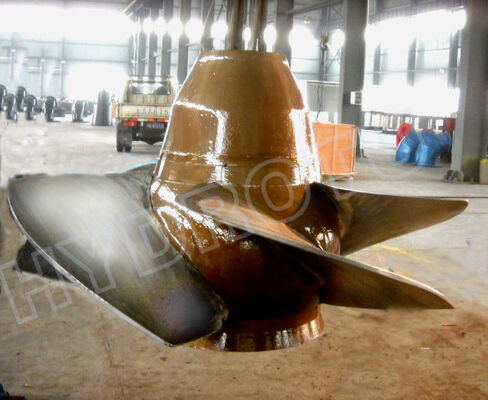

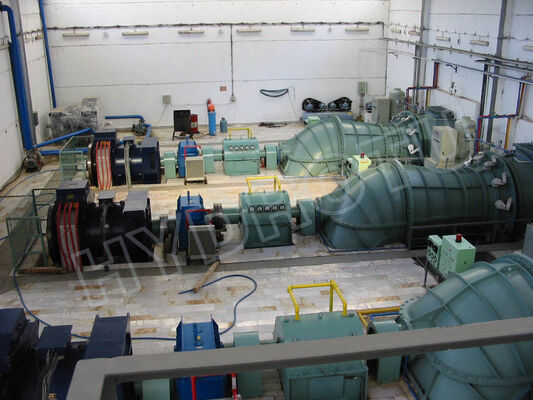

Αυτός ο τύπος υδροστροβίλου είναι οριζόντιος σωληνωτός στρόβιλος τύπου S με ρυθμιζόμενες πτερωτές και πτερωτές οδηγούς. Το νερό ρέει μέσω του σωλήνα εισόδου του σταθμού παραγωγής ενέργειας, του δακτυλίου στήριξης, του διανομέα, της πτερωτής, του σωλήνα εξόδου και αποστραγγίζεται στο κανάλι εξόδου. Η ροή μέσω του στροβίλου, οδηγεί την πτερωτή σε περιστροφή, στη συνέχεια η ενέργεια του νερού (δυναμική και κινητική) μετατρέπεται σε μηχανική ενέργεια του κύριου άξονα του υδροστροβίλου, οδηγεί τον ρότορα της γεννήτριας σε περιστροφή, μετατρέποντας έτσι τη μηχανική ενέργεια σε ηλεκτρική ενέργεια. Και εκκίνηση του στροβίλου, παράλληλη σύνδεση στο δίκτυο, αύξηση και μείωση φορτίου, διακοπή μονάδας μέσω της διάταξης ελέγχου κίνησης του πτερωτού οδηγού

τα κύρια μέρη της δομής του στροβίλου είναι τα εξής:

• Συναρμολόγηση εισόδου
• Συναρμολόγηση ακτινικού ρουλεμάν

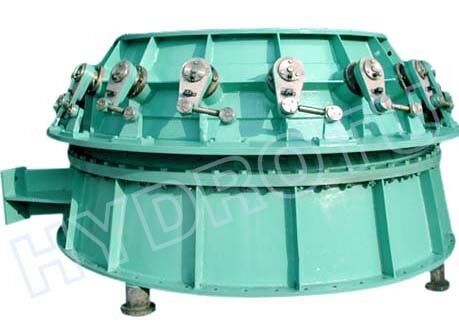

• Συναρμολόγηση διανομέα
• Συναρμολόγηση κύριου άξονα

• 1. Πτώση νερού: 2μ - 20μ
• 2. Ισχύς: 0.1MW- 10MW
• 3. Διάμετρος πτερωτής: 0,4 έως 5μ
• 4. Συχνότητα: 50/ 60Hz
• 5. Τάση εξόδου γεννήτριας: 0,4KV, 3,3KV, 6,3KV, ή 10,5KV AC τριφασική,

Εάν ενδιαφέρεστε για τον στρόβιλο τύπου S, θα πρέπει να έχετε κάποιες βασικές παραμέτρους (όπως καθαρή πτώση, παροχή ροής, αριθμός μονάδας, συχνότητα, τάση) στην ερώτησή σας.
